Редуктор цилиндрический 1ц2у 100-250
- 1Ц2У100 - 1Ц2У250
РЕДУКТОР ЦИЛИНДРИЧЕСКИЙ 1Ц2У100 - 1Ц2У250
Редукторы цилиндрические горизонтальные двухступенчатые 1Ц2У-100,
1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250.
Номинальное передаточное число редуктора: 8; 10; 12,5; 16; 20; 25; 31,5; 40
|

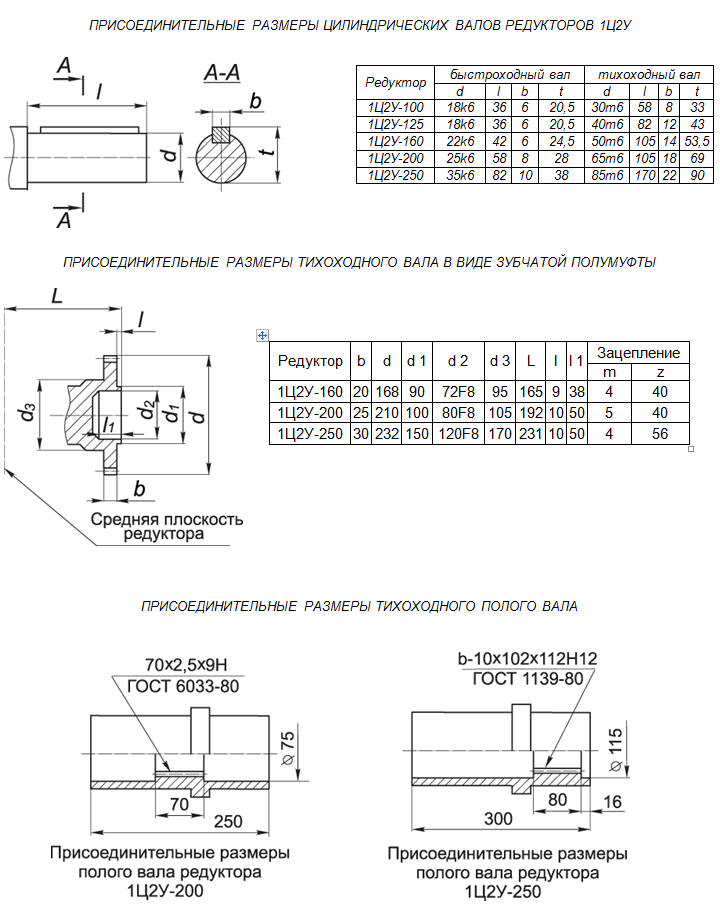

Редуктор |
быстроходный вал |
тихоходный вал |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
1Ц2У-100 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|
1Ц2У-125 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
|
1Ц2У-160 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
1Ц2У-200 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
1Ц2У-250 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
|
Типоразмер редуктора |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
d |
Мт, Н*м |
Масса редуктора, Чугун/Ал кг |
AwT |
AwБ |
|
1Ц2У-100 |
386 |
325 |
290 |
85 |
136 |
165 |
155 |
145 |
109 |
225 |
112 |
20 |
15 |
315 |
- / 20 |
100 |
80 |
|
1Ц2У-125 |
440 |
375 |
335 |
106 |
145 |
206 |
175 |
165 |
125 |
270 |
132 |
22 |
19 |
630 |
- / 32 |
125 |
80 |
|
1Ц2У-160 |
545 |
475 |
425 |
135 |
170 |
224 |
206 |
195 |
140 |
335 |
170 |
24 |
24 |
1250 |
95 /57 |
160 |
100 |
|
1Ц2У-200 |
670 |
580 |
515 |
165 |
212 |
280 |
243 |
230 |
165 |
420 |
212 |
30 |
24 |
2500 |
170 / - |
200 |
125 |
|
1Ц2У-250 |
825 |
730 |
670 |
212 |
265 |
335 |
290 |
280 |
218 |
515 |
265 |
32 |
28 |
5000 |
320 / - |
250 |
160 |
